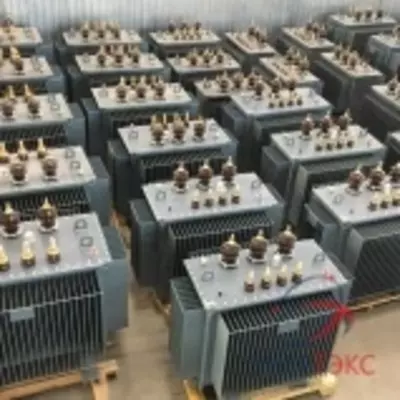

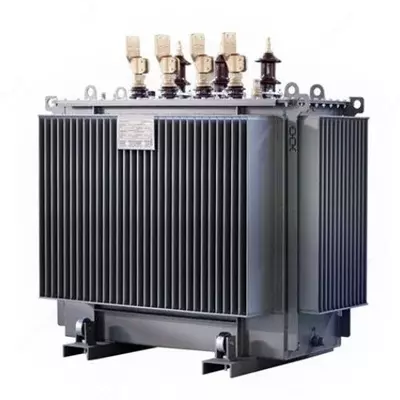

Quvvat yog'i transformatori TMG 250/6(10)-0,4

Uch fazali ikki chulg‘amli pasaytiruvchi umumiy sanoat maqsadidagi transformator energiya tizimlari va elektr energiyasi iste’molchilarining tarmoqlarida elektr energiyasini aylantirish uchun mo‘ljallangan bo‘lib, tashqi yoki ichki o‘rnatish sharoitida mo‘tadil ( +40 °S dan –45 °S gacha) yoki sovuq ( +40 °S dan –60 °S gacha) iqlimda ishlatiladi.

Atrof-muhit portlash xavfisiz bo‘lishi kerak, hamda mahsulot parametrlarini ruxsat etilmagan darajada kamaytiradigan konsentratsiyadagi changni o‘z ichiga olmasligi lozim. Transformator silkinish, tebranish, zarba va kimyoviy faol muhit sharoitida ishlash uchun mo‘ljallanmagan. O‘rnatish balandligi dengiz sathidan 1000 metrdan oshmasligi kerak.

TMG 250/6(10)-0,4 transformatorining konstruktiv xususiyatlari.
TMG turidagi transformatorlar germetik bajarilishda ishlab chiqariladi, ularning ichki hajmi tashqi muhit bilan aloqada bo‘lmaydi.

Ular to‘liq transformator moyi bilan to‘ldirilgan. Moy hajmining harorat o‘zgarishlari transformator bakining g‘ovaklarining elastik deformatsiyasi orqali qoplanadi. Moyning tashqi muhit bilan aloqasi butunlay bartaraf etiladi. Bu moyning ishlash sharoitlarini sezilarli darajada yaxshilaydi, uning namlanishi, oksidlanishi va shlak hosil bo‘lishini istisno qiladi.

Belgilanishi: Transformator TMG

Nominal quvvati: 250 kVA

Kuchlanishi: 6; 10/0,4 kV

Bekor yurishdagi yo‘qotishlar: 580 Vt

Qisqa tutashuvdagi yo‘qotishlar: 3700/4600 Vt

Qisqa tutashuv kuchlanishi: 4,5 %

Bekor yurish toki: 1,9 %

Chulg‘amlarning ulanish sxemasi va guruhi: Y/Yn-0, D/Un-0 / Y/Zn-11
